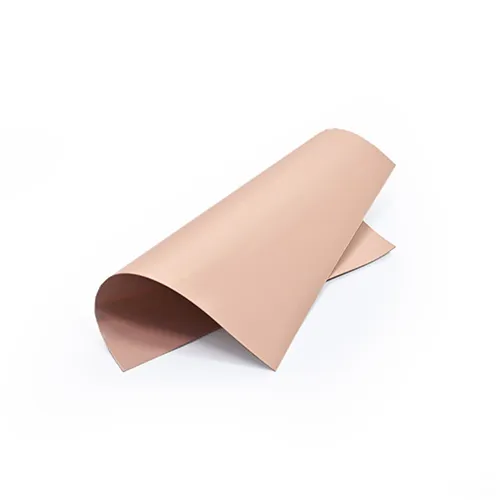

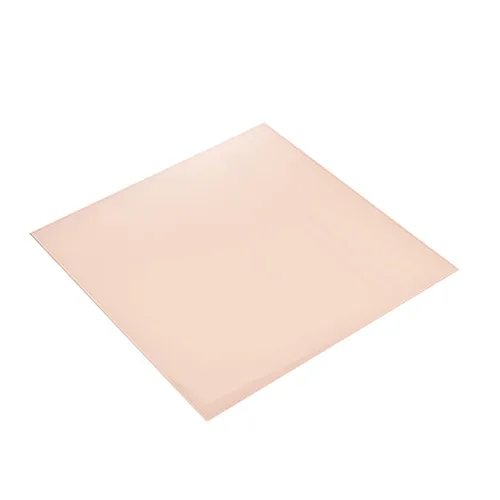

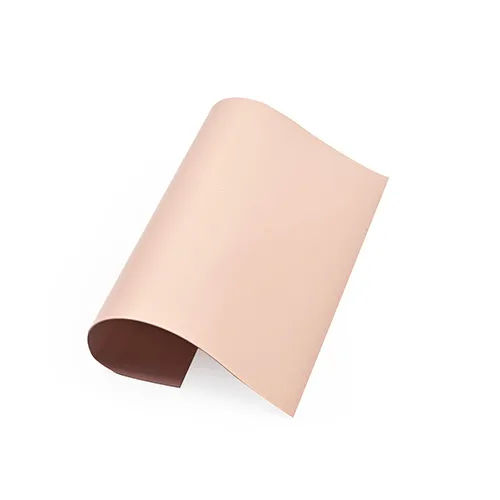

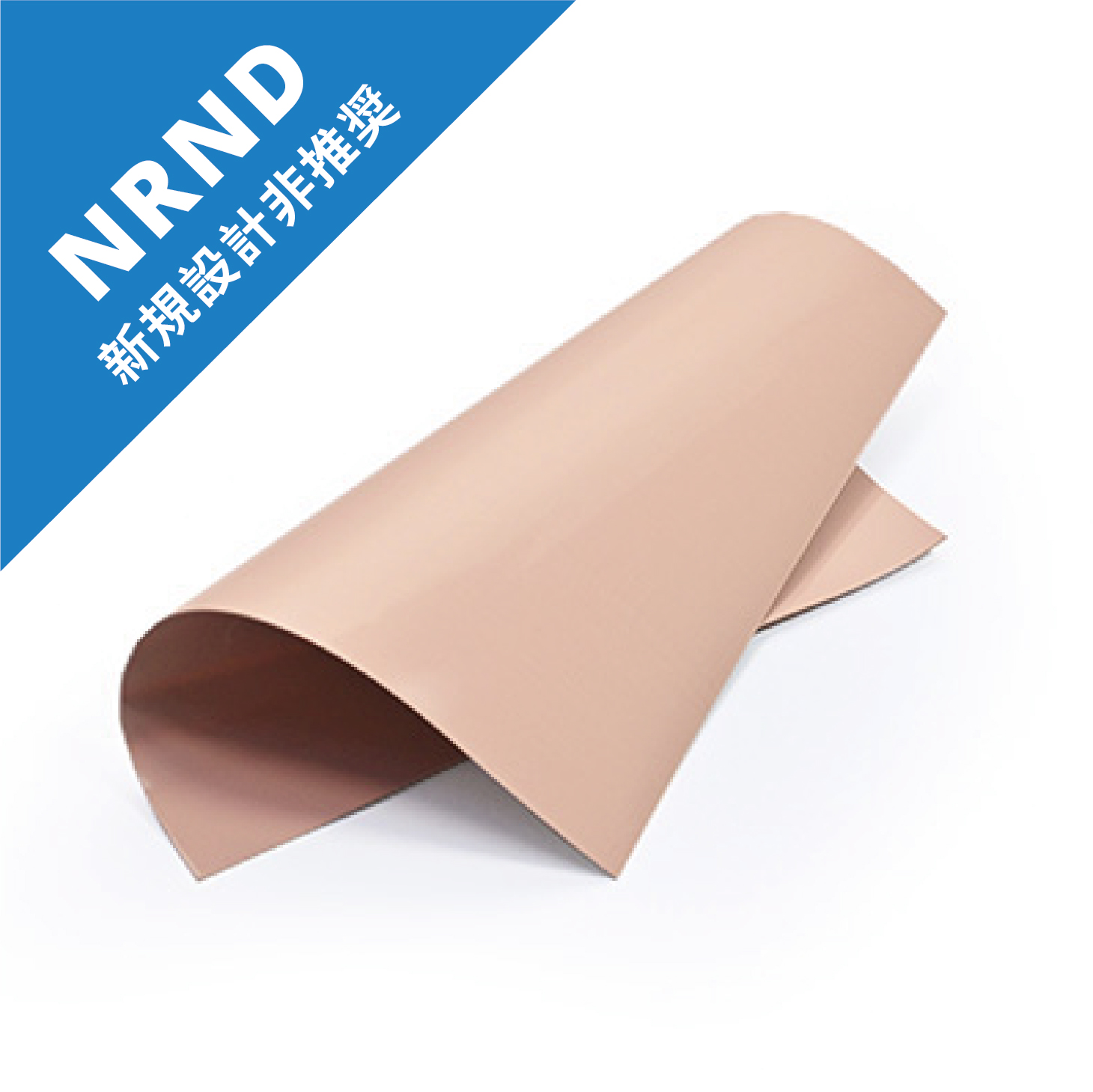

GT30 GT シリーズ 高耐圧熱伝導シート

  • 滑らかな表面と低熱抵抗
  • 定温輻射領域での使用に適している
  • 電気絶縁、耐高電圧
  • UL標準

ガラス繊維を主体とする3.2W/m•Kの熱伝導性シリコーンシートは、断熱性があり、超薄型で、表面が滑らか、高張力、熱抵抗が小さい、定温輻射領域での使用に適しているなどの特性があります。耐高電圧、仕組みについて厳しい制約がある場合に最適な熱伝導と放熱材料です。

Share:

定温輻射領域で使用
近年、5Gやネットワーク通信がトレンドとなっています。 高性能はハイパワーを意味し、機械や機器はより高い電圧に耐えなければなりません。 また現代の電子機器はビジュアルが重視され、小型かつ巧みにできており、ICウエハーも小型化し、小型で効率的で温度の上昇しやすい仕組みへの条件制限も厳しくなっています。 GT30Dは、電圧とスペースに制限がある状況下での最適な選択肢です。 ガラス繊維に熱伝導性パウダーを加えることで、薄くて軽い、高電圧に強い、絶縁性のある、高張力な材料特性を持っています。 5G、ネットワーク通信、電源機器など、大電力・高電圧環境下での使用に適しています。



製品アプリケーション
電子部品(パーツ):電気自動車、5G、オートパイロットシステム、携帯電話、AIOT 、HPC(ハイ パフォーマンス コンピューティング)サーバー、IC、CPU、MOS、LED、マザーボード、電源、ヒートシンク、LCD-TV、ノートブック、P C、テレコンデバイス、ワイヤレスハブ、DDR II、モビュルなど使用されています。

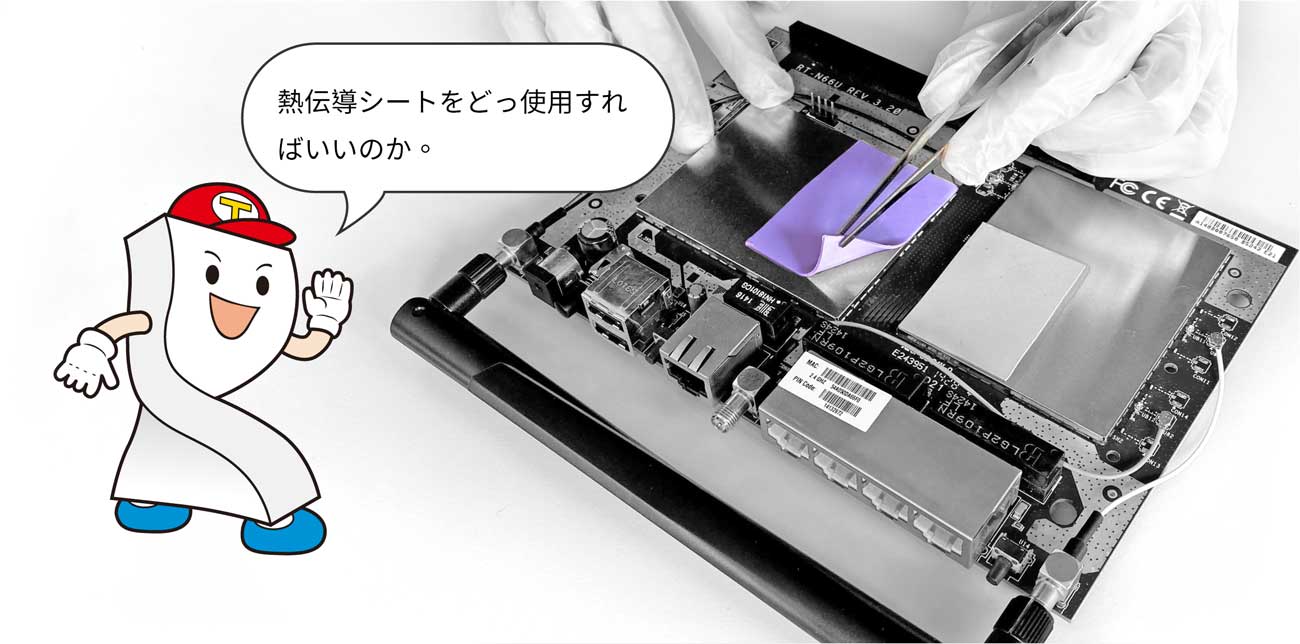

How to use thermal pad?

Tearing off the release paper

保護フィルムをそうやって剥がすのか。

Attach the thermal pad to the heat source

熱伝導シートを熱源の上に軽く押す。

Remove the protective film

保護フィルムを剥がす。

Apply components onto the exposed part

放熱部品やヒートシンクを置く。

Thermal Conductivity

熱伝導率

熱伝導率は製品の熱を伝導する能力だ。
Dielectric Breakdown Voltage

耐電圧

耐電圧とは、絶縁材料に電圧を加えたときに耐えられる電流のことだ。
Hardness

硬さ

硬度の数が高ければ高い程、材料が硬いことになる。



材性
単位
GT30 GT シリーズ 高耐圧熱伝導シート
テスト方法
熱伝導率
W/m•K
3.2±10%
ASTM D5470 Modified
厚さ
mm
0.35
ASTM D374
Pink
Colorimeter CIE 1976
難燃性
V-0
UL 94
耐電圧
KV/mm
≥3.1
ASTM D149
補強層
Fiberglass mesh
重量減少
%
<0.2
ASTM E595 Modified
密度
g/cm³
2.8±5%
ASTM D792
使用温度範囲
°C
-45~+180
体積熱抵抗
Ohm-m
>10¹⁰
ASTM D257
伸び
%
30
ASTM D412
標準仕様
Sheet
硬さ
Shore A
70|±3
ASTM D2240
