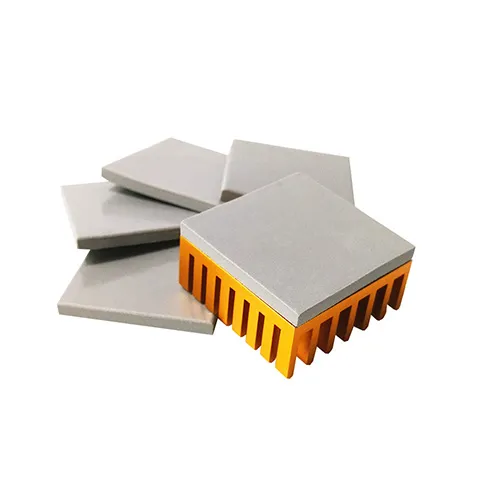

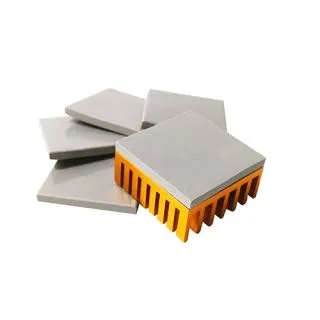

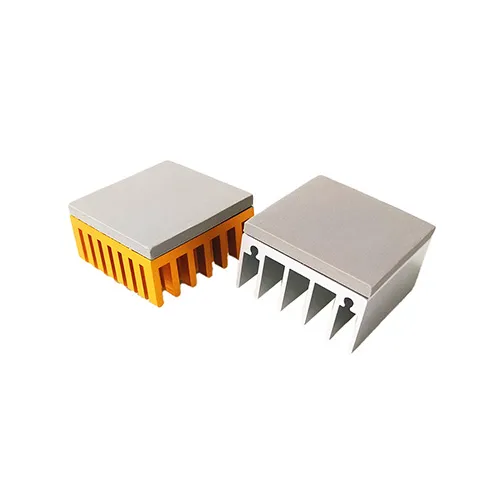

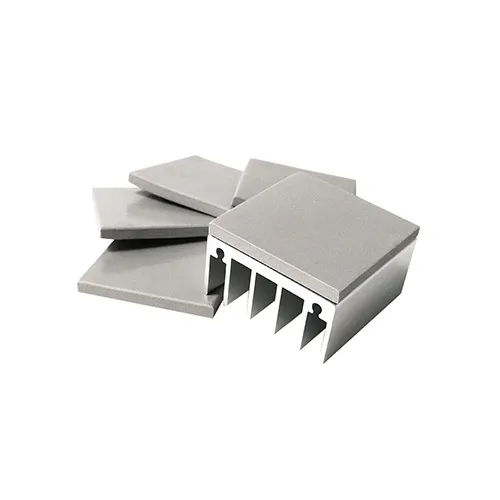

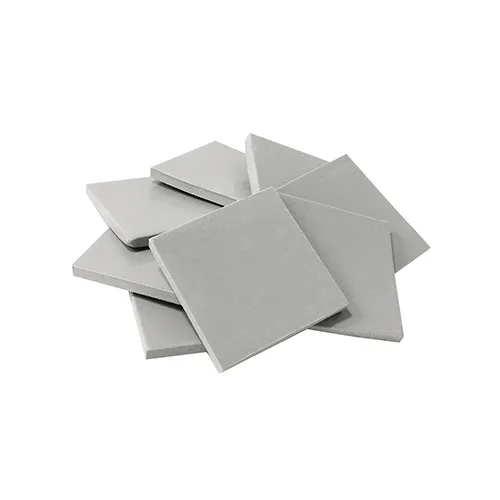

TG-APC93 / PC93 ノンシリコーン熱伝導シート

  • 低分子シリコーン酸化物とシリコーン油の揮発なし
  • 柔軟かつ伸張性がよい
  • 低熱抵抗
  • 電気を絶縁
  • 熱伝導性がよい

高熱伝導性及び高粘度及び低熱抵抗を有し、サーマルペーストと機械の固定特性に取って代わることができます。熱源とヒートシンク間の不均一な隙間を埋めるために使用し、電子製品から発生する熱を運び出し、冷却と放熱の効果を達成できます。

Share:

シリコーンオイルのトラブルが発生しやすい製品に使用
PC93は、熱伝導率2.1 W/m•Kの光学機器、レンズ応用機器およびすべてのシリコーンセンシティブ機器に適したシリコーンフリーの熱伝導性シリコーンフィルムです。



製品アプリケーション
電子部品(パーツ):電気自動車、5G、オートパイロットシステム、携帯電話、AIOT 、HPC(ハイ パフォーマンス コンピューティング)サーバー、IC、CPU、MOS、LED、マザーボード、電源、ヒートシンク、LCD-TV、ノートブック、P C、テレコンデバイス、ワイヤレスハブ、DDR II、モビュルなど使用されています。

How to use thermal pad?

Tearing off the release paper

保護フィルムをそうやって剥がすのか。

Attach the thermal pad to the heat source

熱伝導シートを熱源の上に軽く押す。

Remove the protective film

保護フィルムを剥がす。

Apply components onto the exposed part

放熱部品やヒートシンクを置く。

Thermal Conductivity

熱伝導率

熱伝導率は製品の熱を伝導する能力だ。
Dielectric Breakdown Voltage

耐電圧

耐電圧とは、絶縁材料に電圧を加えたときに耐えられる電流のことだ。
Hardness

硬さ

硬度の数が高ければ高い程、材料が硬いことになる。



材性
単位
TG-APC93 / PC93 ノンシリコーン熱伝導シート
テスト方法
熱伝導率
W/m•K
2.1±10%
ASTM D5470 Modified
厚さ
mm
0.5~5.0
ASTM D374
Gray
Colorimeter CIE 1976
難燃性
V-0
UL 94
耐電圧
KV/mm
≥10.2
ASTM D149
補強層
-
重量減少
%
<1
ASTM E595 Modified
密度
g/cm³
2.1±0.2
ASTM D792
使用温度範囲
°C
-30~+125
体積熱抵抗
Ohm-m
>10¹⁰
ASTM D257
伸び
%
350
ASTM D412
標準仕様
Sheet
硬さ
Shore OO
55|±10
ASTM D2240
