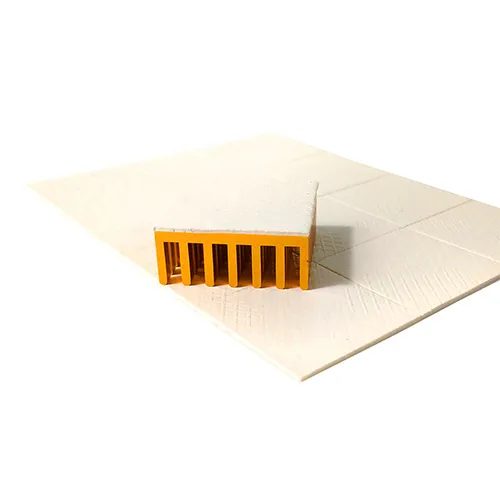

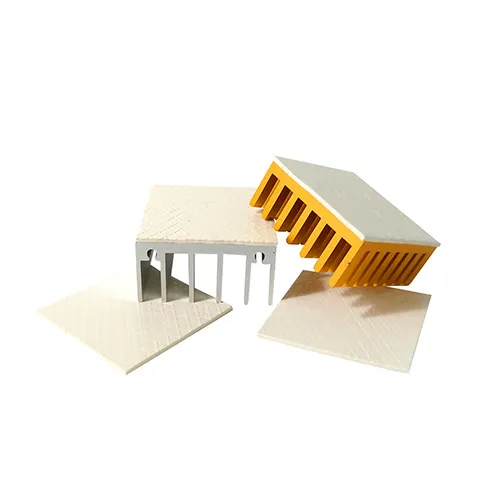

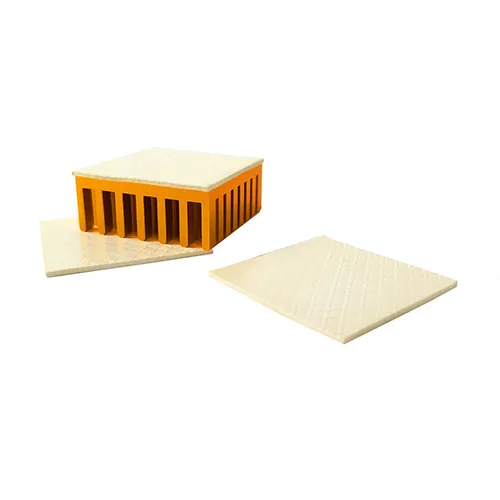

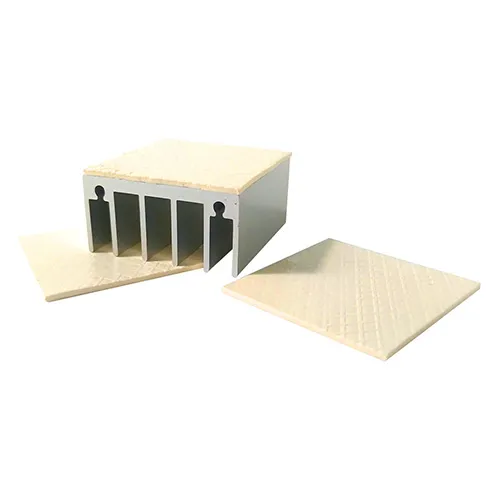

TG-A3500 超高熱伝導シリコーンシート

  • 良好な熱伝導特性
  • 高圧縮性
  • 自己接着性

シリコーンをベースに熱伝導性パウダーや難燃性などの各種副原料を加え、特殊な製法で合成した熱伝導材料です。熱源の表面とヒートシンクの接触面の間に発生する接触熱抵抗を効果的に低減できます。 熱伝導性3.5W/m•Kの非常に柔らかい熱伝導性シリコーンシートで、熱伝導率が高く、圧縮性も高く、自己接着性と絶縁性を持ち、熱源とヒートシンクの接触面の間の隙間を効果的に埋めることができ、接触熱抵抗を低減します。厚みやサイズはカスタマイズが可能です。

Share:

熱伝導性の良い熱伝導シートは、バッテリーモジュール間の隙間に使用されることが多く、科学技術の急速な発展に伴い、電子製品はますます小型化し、求められる機能はますます大きくなっています。このような状況で、T-Global TG-A3500超ソフトタイプ熱伝導性シリコーンシートを使用し、熱源とヒートシンクの間のギャップを埋めることで、ギャップ内の空気によって引き起こされる熱抵抗を大幅に低減し、良好な熱伝導効果を達成できます。すべての放熱は、熱伝導から始まります。



製品アプリケーション
電子部品(パーツ):5G、航空宇宙、人工知能、エー‐アイ‐オー‐ティー、AR/VR/MR/XR、自動車、コンシューマーエレクトロニクス、データ通信、電気自動車、電子製品、エネルギー貯蔵、産業用機器、照明機器、医療、軍事、通信ネットワーク、パネル、パワーエレクトロニクス、ロボット、サーバー事業、スマートホーム、通信など、その他。

How to use thermal pad?

Tearing off the release paper

保護フィルムをそうやって剥がすのか。

Attach the thermal pad to the heat source

熱伝導シートを熱源の上に軽く押す。

Remove the protective film

保護フィルムを剥がす。

Apply components onto the exposed part

放熱部品やヒートシンクを置く。

Thermal Conductivity

熱伝導率

熱伝導率は製品の熱を伝導する能力だ。
Dielectric Breakdown Voltage

耐電圧

耐電圧とは、絶縁材料に電圧を加えたときに耐えられる電流のことだ。
Hardness

硬さ

硬度の数が高ければ高い程、材料が硬いことになる。



材性
単位
TG-A3500 超高熱伝導シリコーンシート
テスト方法
熱伝導率
W/m•K
3.5±10%
ASTM D5470 Modified
厚さ
mm
0.5~8.0
ASTM D374
Yellow
Colorimeter CIE 1976
難燃性
V-0
UL 94
耐電圧
KV/mm
≥13
ASTM D149
補強層
-
重量減少
%
<1
ASTM E595 Modified
密度
g/cm³
2.3±5%
ASTM D792
使用温度範囲
°C
-50~+180
体積熱抵抗
Ohm-m
8x10¹²
ASTM D257
伸び
%
80
ASTM D412
標準仕様
Sheet
硬さ
Shore OO
35|±15
ASTM D2240
