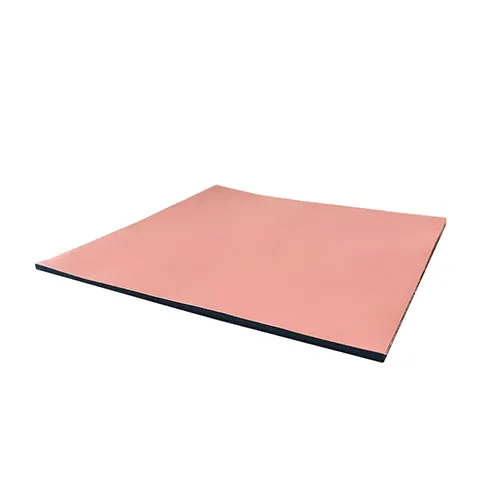

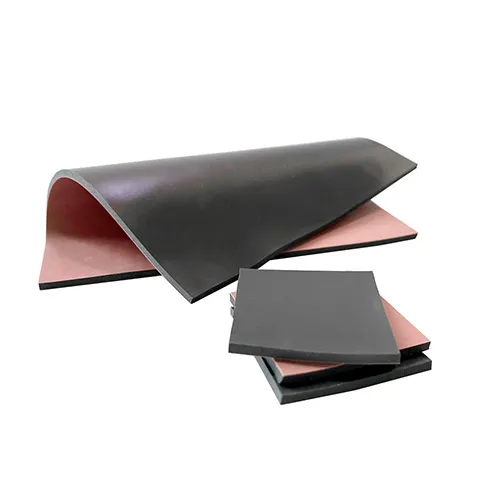

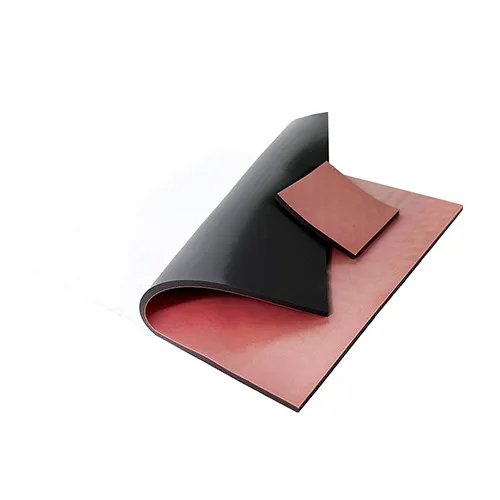

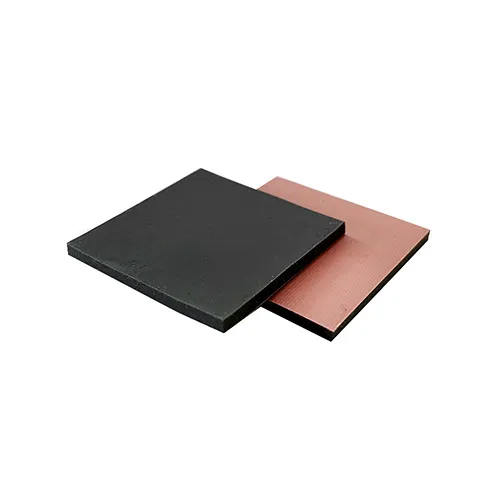

TG-A20KF 超高熱伝導シリコーンシート

  • 熱伝導性がよい
  • 変形しづらい
  • 施工しやすい
  • 表面にガラス繊維付着

TG-A20KFは熱伝導率1.8W/m•Kの表面にガラス繊維クロスを施した熱伝導シリコーンシートです。自己接着性とガラス繊維の特性を同時に持ち、穴が開きにくく、変形しにくい特徴があります。
−40℃〜+180℃での通常動作は非常に安定し、デバイスと高電圧機器の間にヒートシンクを配置する際に、強電圧を遮断すると同時に最大の熱伝導効果を導きだし、非常に優れた熱伝導性能と絶縁性を発揮します。

Share:

低・中出力製品に使用
ガラス繊維を含んだ熱伝導性入りシリコーンシートは通常、通信や電力変換の場面に広く使用されており、熱を伝え効率よく移動させることができ、絶縁性も高く、変形しないという特徴があるため、発熱する半導体と磁性部品の間に配置するのに最適な材料です。特に一部のコンポーネントのニーズに対して、一般的な熱伝導性シリコーンシートでは、構築が難しく、変形しやすい傾向があります。そこで、この片面シートの韌性を高め、耐摩耗性を向上させることができ、特にネジ部品を使用した構造において、熱伝導性パウダーを追加するだけでシリコーンシート補強することができます。破損しづらく、生産ライン上での加工の便利性が大幅に向上します。


製品アプリケーション
電子部品(パーツ):5G、航空宇宙、人工知能、エー‐アイ‐オー‐ティー、AR/VR/MR/XR、自動車、コンシューマーエレクトロニクス、データ通信、電気自動車、電子製品、エネルギー貯蔵、産業用機器、照明機器、医療、軍事、通信ネットワーク、パネル、パワーエレクトロニクス、ロボット、サーバー事業、スマートホーム、通信など、その他。



How to use thermal pad?

Tearing off the release paper

保護フィルムをそうやって剥がすのか。

Attach the thermal pad to the heat source

熱伝導シートを熱源の上に軽く押す。

Remove the protective film

保護フィルムを剥がす。

Apply components onto the exposed part

放熱部品やヒートシンクを置く。

Thermal Conductivity

熱伝導率

熱伝導率は製品の熱を伝導する能力だ。
Dielectric Breakdown Voltage

耐電圧

耐電圧とは、絶縁材料に電圧を加えたときに耐えられる電流のことだ。
Hardness

硬さ

硬度の数が高ければ高い程、材料が硬いことになる。



材性
単位
TG-A20KF 超高熱伝導シリコーンシート
テスト方法
熱伝導率
W/m•K
1.8±10%
ASTM D5470 Modified
厚さ
mm
0.5~10.0
ASTM D374
Dark Gray
Colorimeter CIE 1976
難燃性
V-0
UL 94
耐電圧
KV/mm
≥13
ASTM D149
補強層
Fiberglass mesh
重量減少
%
<1
ASTM E595 Modified
密度
g/cm³
2.1±5%
ASTM D792
使用温度範囲
°C
-40~+180
体積熱抵抗
Ohm-m
3×10¹²
ASTM D257
伸び
%
160 (Silicone Side)
ASTM D412
標準仕様
Sheet
硬さ
Shore OO
55|±8
ASTM D2240
