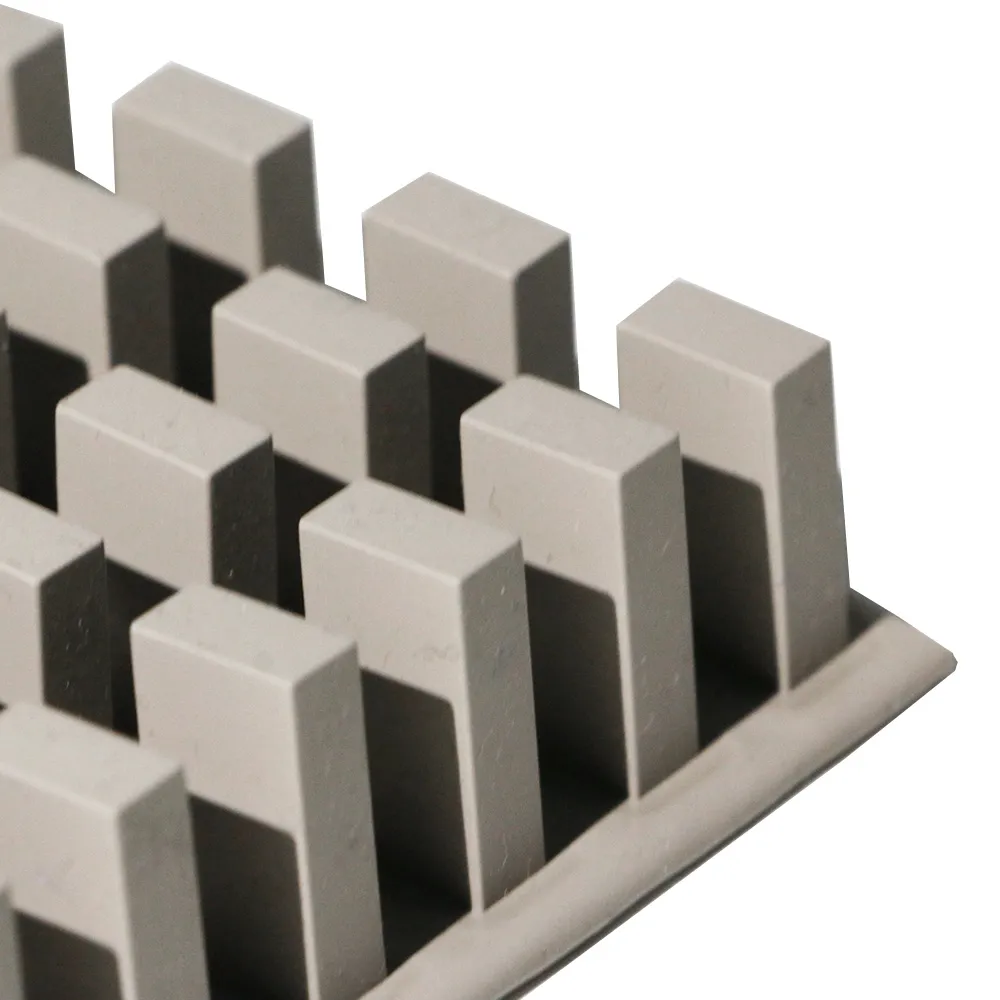

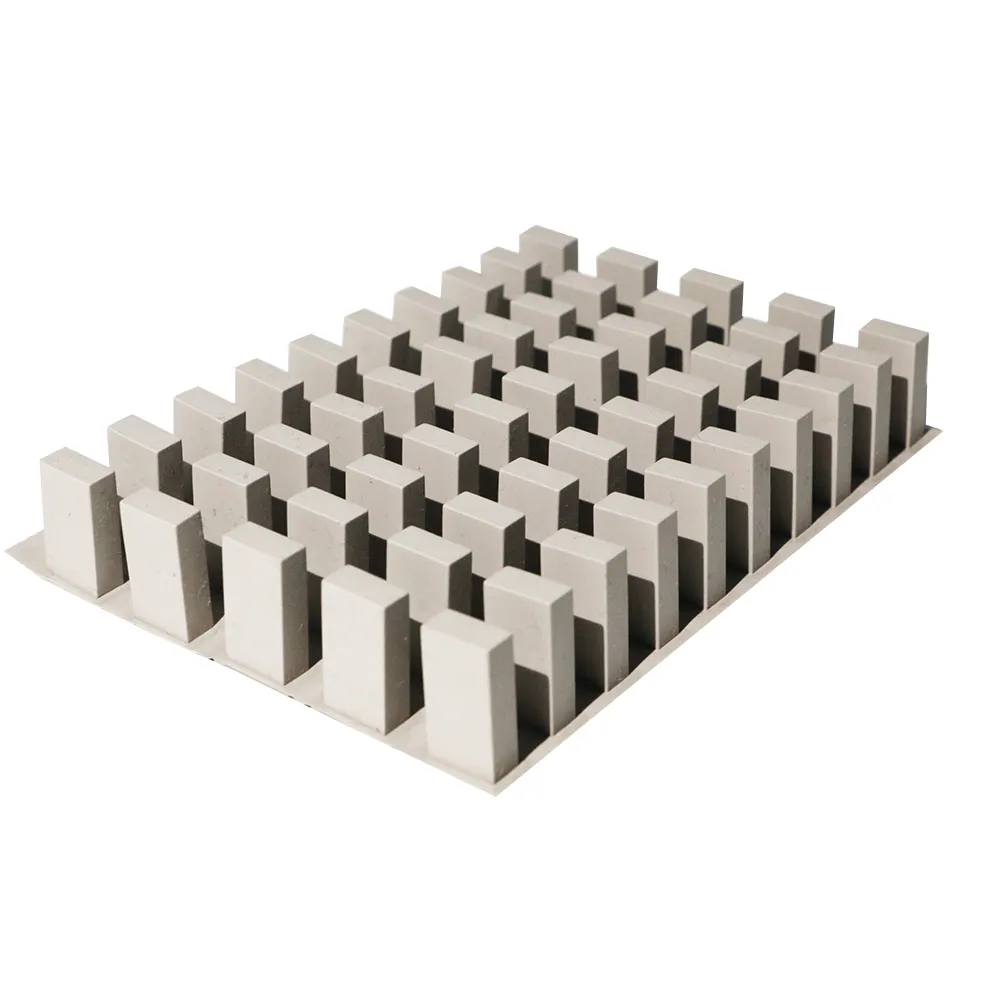

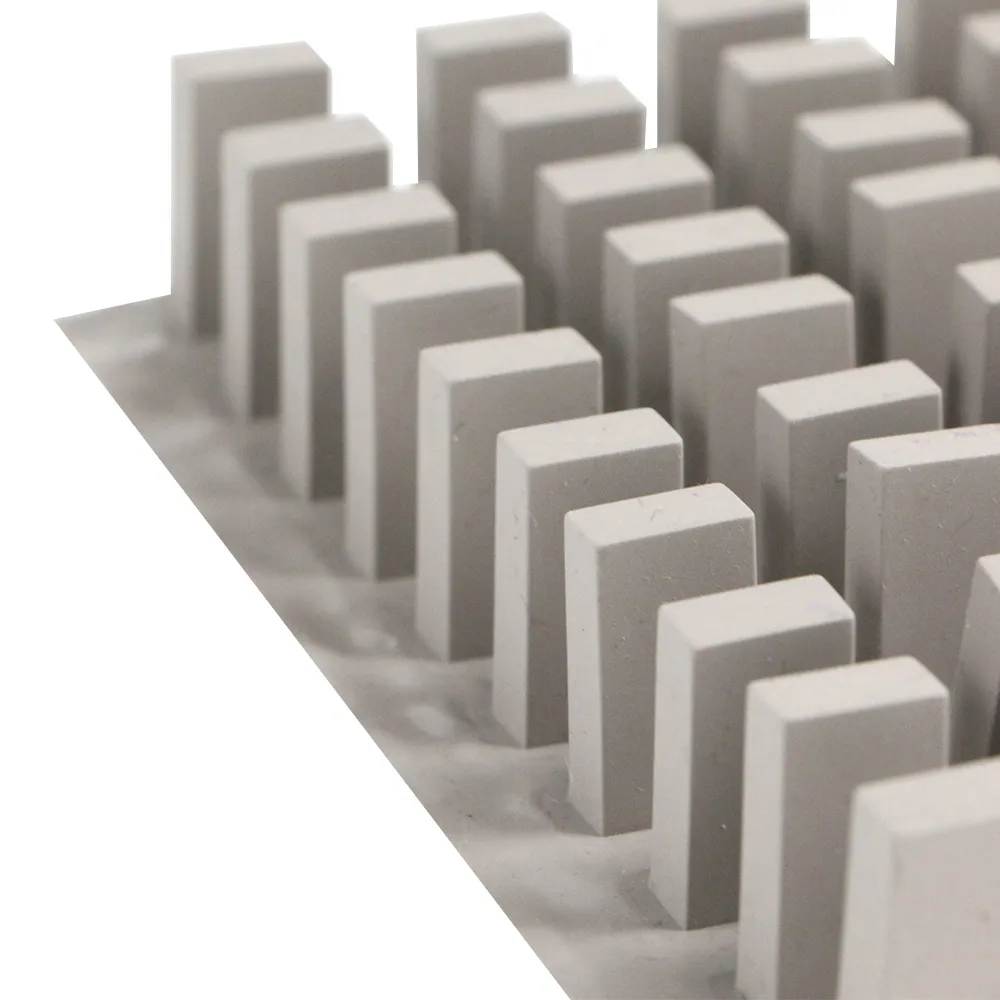

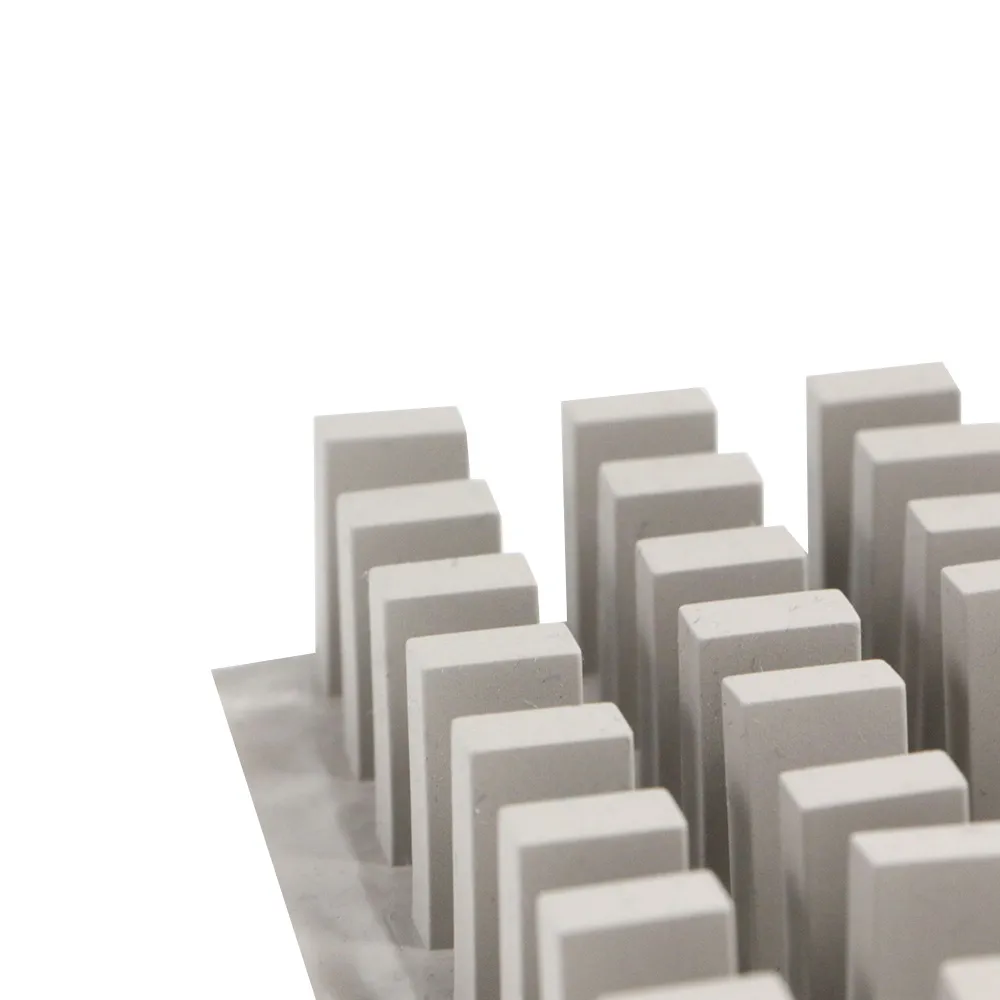

CP33 熱伝導絶縁キャップ

  • 低熱インピーダンス
  • 高い絶縁性
  • 製品の軽量化
  • 取り付けが簡単
  • 熱伝導・緩衝効果

当製品は熱伝導性、緩衝・絶縁性に優れ、TO-220、TO-247トランジスタと併せて使用する事により、ラインでの生産効率の向上を図れます。当製品はトランジスタとアルミヒートシンクの界面材料として、ユーザーの用途に合わせ寸法をカスタマイズすることも可能です。

Share:

CP33は取り扱いが簡単な為ラインでの組み立て利用にも最適です。当製品はトランジスタとアルミヒートシンクの界面材料として、ユーザーの用途に合わせ寸法をカスタマイズすることも可能です。



製品アプリケーション

電子部品(パーツ):5G、航空宇宙、人工知能、エー‐アイ‐オー‐ティー、AR/VR/MR/XR、自動車、コンシューマーエレクトロニクス、データ通信、電気自動車、電子製品、エネルギー貯蔵、産業用機器、照明機器、医療、軍事、通信ネットワーク、パネル、パワーエレクトロニクス、ロボット、サーバー事業、スマートホーム、通信など、その他。



Standard Sizes (mm)
CP22 TO-220: 11.4x16x5.8 CP23 TO-220: 11.4x21.5x5.8 CP33 TO-247: 17.5x28.5x5.8



材性
単位
CP33 熱伝導絶縁キャップ
テスト方法
熱伝導率
W/m•K
2±10%
ASTM D5470 Modified
厚さ
mm
0.3/0.45
ASTM D374
Gray
耐電圧(AC)
KV
≥4.1/≥ 6.1
ASTM D149
耐電圧(DC)
KV
≥6.1/≥ 8.1
ASTM D149
使用温度範囲
°C
-45~+180
密度
g / cm³
2.55±5%
ASTM D792
成分
Silicone
誘電率
1000Hz
5.8
ASTM D150
熱抵抗@10psi
°C*in² / W
1.13
ASTM D5470 Modified
熱抵抗@20psi
°C*in² / W
1.07
ASTM D5470 Modified
熱抵抗@50psi
°C*in² / W
0.97
ASTM D5470 Modified
硬さ
Shore A
65±7
ASTM D2240
