対応タイプ（Supported Types）
- NVMe SSD
- NGFF SATA
- Kingston HyperX Predator M.2 SSD
- Intel SSD6 / SSD7
- Samsung 970 EVO / 950 PRO / 960 EVO
- フォームファクター：M.2 2280（片面SSDに対応）

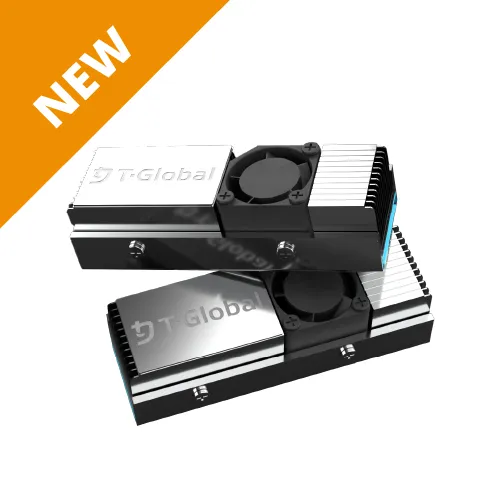

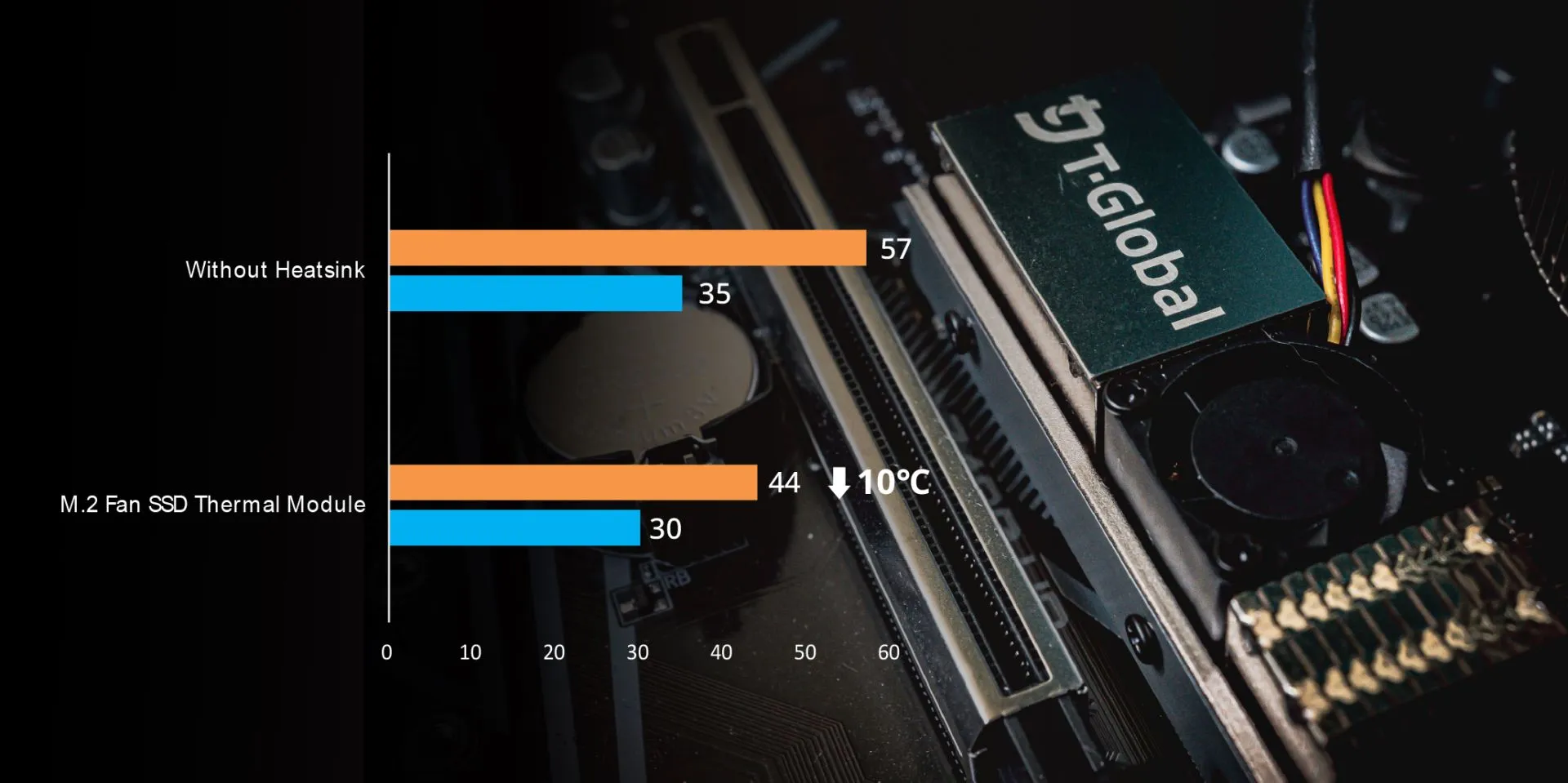

T-Global の M.2 ファン SSD サーマルモジュールは、ヒートシンクなしの SSD と比較して最大 10°C の温度低下を実現し、サーマルスロットリングを防ぎ、安定性を向上させ、寿命を延ばします。
注意事項：モジュール寸法 70 × 26.4 × 19.5 mm（長さ×幅×高さ）。 M.2 スロット上部に ≥20 mm のクリアランスを確保し、マザーボードの 4-pin ファンコネクタへ接続できる 400 mm のファンケーブルを準備してください。
-

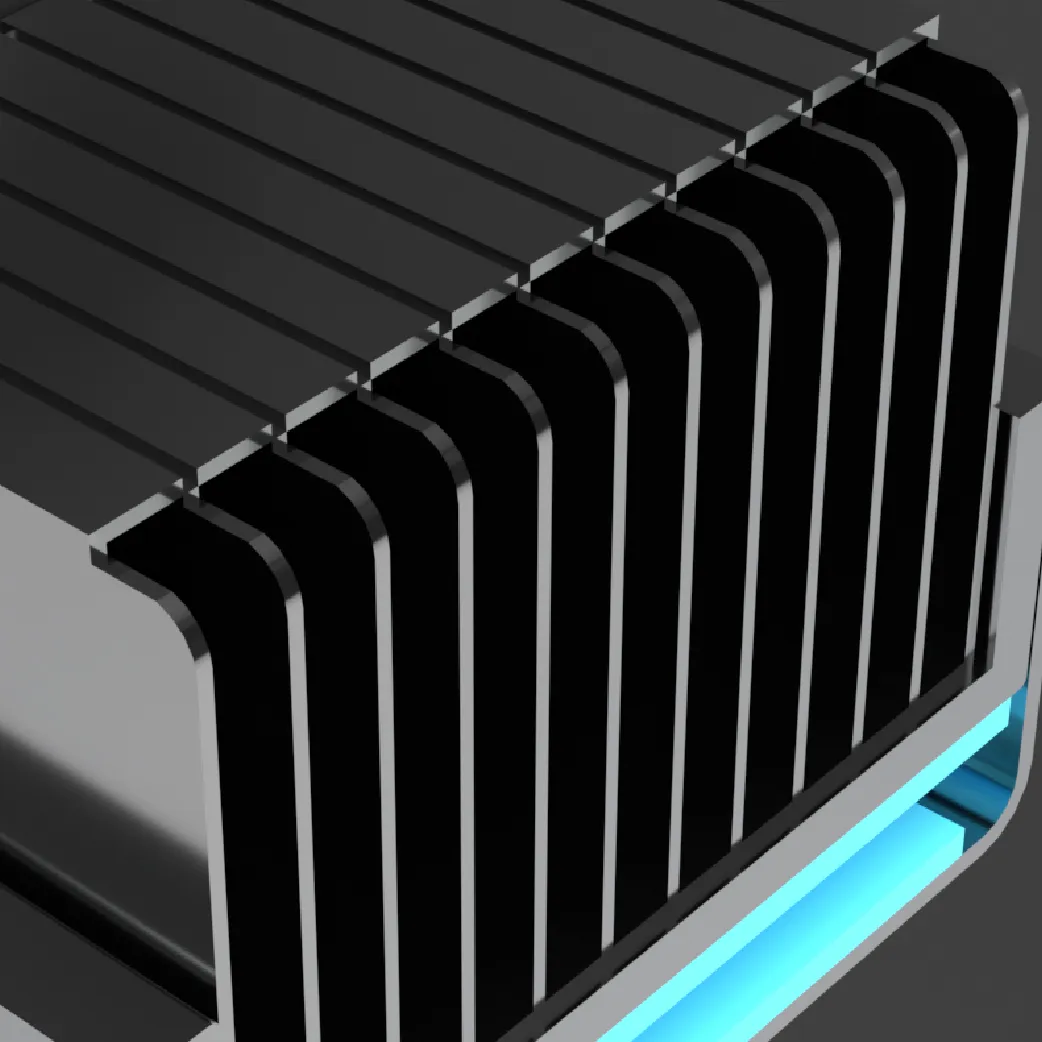

ヒートシンク（Heatsink）
アルミ合金、ネジ固定。外形寸法：70 × 26.4 × 19.5 mm。重量：42 g。動作温度：0–75 °C。 -

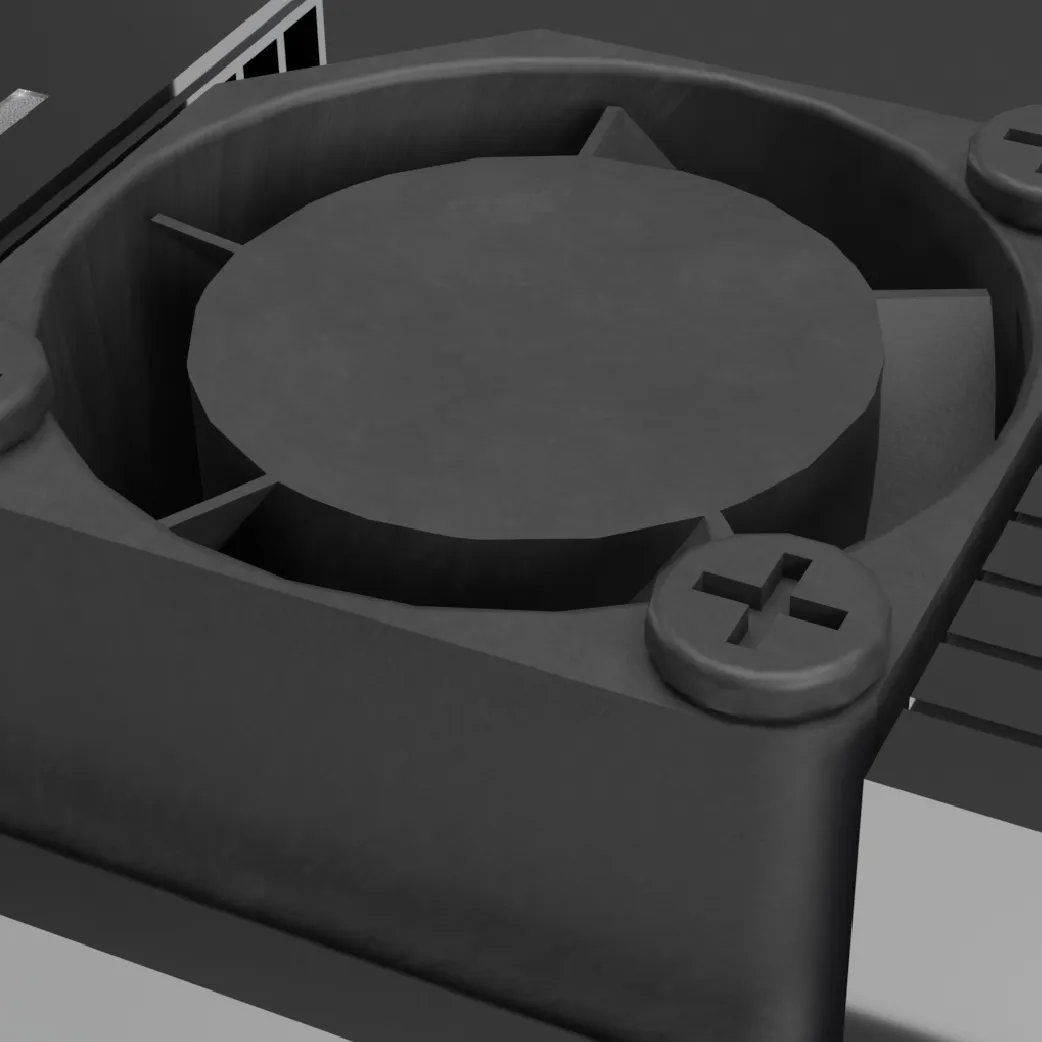

高速ファン（High-Speed Fan）
12 V / 0.1 A、最大 17,000 RPM ±20%、最大風量 17 CFM、静圧 4.6 mmH₂O、騒音 28.3 dBA（最大）。4-pin（2510-4）、ケーブル長 400 mm。 -

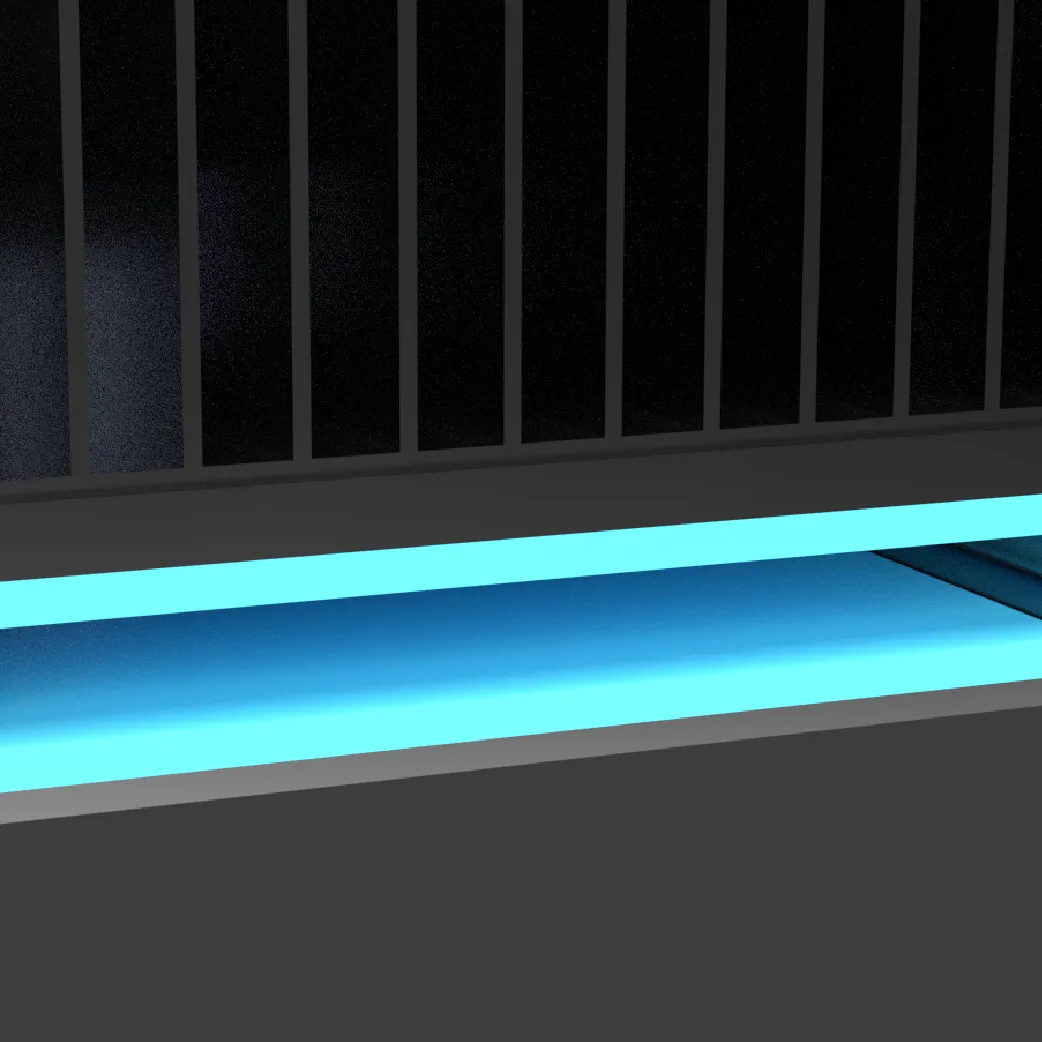

熱伝導シリコーンパッド（TG-A6200）
熱伝導率 6.2 W/m·K のギャップパッドにより、SSD 発熱部品とヒートシンクを密着させて効率的に放熱。負荷や風量に応じて約 15–30 °C の温度低下を実現します。
仕様（Specifications）
- 対応デバイス：片面 M.2 2280 SSD に対応
- 冷却効果：約 15–30 °C
- 取付方法：ネジ固定
- 保証：1 年
- 準拠規格：RoHS
取付手順（Installation Guide）
- モジュールのネジを外し、熱伝導パッドの保護フィルムを剥がします。
- M.2 SSD（チップ面を上向き）を熱伝導パッド上に配置し、ヒートシンクを載せます。
- ヒートシンクと金属プレートをネジで固定します。
- 全体をマザーボードの M.2 スロットに差し込み、SSD を固定します。
- ファンケーブルをマザーボードの 4-pin「FAN」 コネクタに接続します。
